سحب المرساة هو جهاز رئيسي يستخدم في الهندسة الجيوتكنية والبناء ودعم المناجم وبناء الأنفاق ومجالات أخرى لاختبار مقاومة السحب (قوة السحب) للمرساة (الكابلات),القضبان، القضبان المزروعة، المسامير الكيميائية، ومكونات الارتكاز الأخرى. وظيفتها الأساسية هي تطبيق قوة سحب محورية خاضعة للرقابة على الارتكاز حتى يصل إلى قيمة محددة مسبقاً أو يفشل،وقياس بدقة وتسجيل هذه القوة السحب، وبالتالي تقييم ما إذا كانت قدرة نظام الارتكاز على تحمل الحمل وجودة البناء تلبي متطلبات التصميم.
فيما يلي وصف مفصل لوظائفه الرئيسية والمواصفات التقنية:
I. الوظائف الرئيسية
1تطبيق التوتر: النظام الهيدروليكي (المضخة اليدوية أو الكهربائية) يولد قوة سحب محورية قوية على المرساة (الكابل) التي يتم اختبارها.
2قياس التوتر: هذه هي الوظيفة الأساسية.أجهزة استشعار ضغط عالية الدقة المدمجة (أو التحويل غير المباشر عبر مقياس ضغط) تقيس وتعرض قوة الشد المطبقة على المرساة في الوقت الحقيقي (عادة في kN أو طن)قياس الانتقال (نموذج مختار): يمكن للنماذج المجهزة بشاشة رقمية أو مستشعر الانتقال قياس انتقال (طول) المرساة في وقت واحد تحت التوتر ،توفير منحنى تحويل الحمل لتقييم أكثر شمولا لأداء المرساة.
4احتواء الذروة: يسجل ويحتفظ تلقائيًا بأقصى التوتر (قيمة الذروة) التي تم الوصول إليها خلال الاختبار من أجل قراءة سهلة.
5تسجيل البيانات والإخراج:

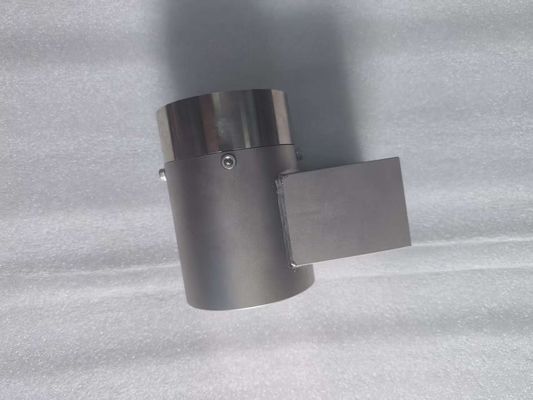

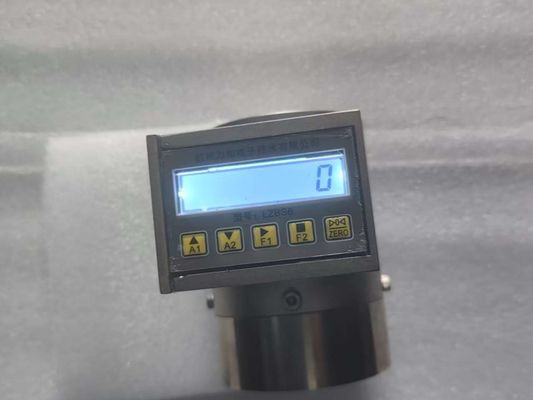

الشاشة الرقمية: تعرض التوتر في الوقت الحقيقي، وقيمة الذروة، والنزوح (إذا كانت متاحة) مباشرة على شاشة LCD.
التخزين: يمكن لبعض النماذج المتقدمة تخزين مجموعات متعددة من بيانات الاختبار.
الإخراج: يمكن نقل بيانات الاختبار (التوتر والنزوح والوقت ، إلخ) إلى جهاز كمبيوتر أو جهاز محمول عبر واجهات مثل USB أو Bluetooth أو RS232 لتوليد وتحليل تقارير مريحة.
6التحكم والحماية:
اختبار استقرار الضغط: يحافظ على قيمة التوتر المحددة لفترة زمنية (مثل اختبار الحمل القابل للقبول).
حماية الإفراط: توقف أو يطلق الضغط تلقائيًا عندما يتجاوز التوتر الحد الأقصى للجهاز ، مما يحمي الجهاز.
القفل الميكانيكي (صمام السلامة): يمنع الإصابة من الإفراج عن الضغط عن طريق الخطأ.مقارنة قوة السحب المقاسة بقوة السحب المصممة أو المواصفات ذات الصلة لتحديد ما إذا كانت نوعية الارتكاز للرسم (الكابل) تلبي المتطلبات.
المعلمات التقنية الرئيسية
عند اختيار جهاز سحب مرساة، تعتبر المعايير التقنية التالية حاسمة:
1أقصى قوة سحب (المدى):
هذه هي المعلمة الأكثر أهمية، تحديد أقصى قوة ربط يمكن أن تختبر الأداة. المجموعات الشائعة تشمل 100kN، 200kN، 300kN، 500kN، 600kN، 1000kN، 1500kN، 2000kN، 3000kN،و حتى أعلى.
معايير الاختيار: يجب اختيار الجهاز استنادا إلى قوة السحب المصممة للرساة (الكابل) التي يتم اختبارها والحمل الأقصى المتوقع في الاختبار.يجب أن تكون أقصى نطاق الأداة 1 على الأقل.2-1.5 مرات الحد الأقصى من حمولة الاختبار المتوقعة. النطاق الذي هو كبير جدا يؤثر على دقة الاختبارات الصغيرة، في حين أن النطاق الذي هو صغير جدا يجعل الاختبار مستحيلا.
2درجة الدقة:
يشير إلى دقة قياس قوة الشد. عادة ما يتم التعبير عنها كنسبة مئوية من المقياس الكامل.
الدرجات الشائعة: ± 1٪ F.S. (المقياس الكامل) ، ± 0.5٪ F.S. كلما زادت دقة نتائج الاختبار ، زادت موثوقيتها.
ملاحظة: يتطلب الدقة معايرة منتظمة في معهد المقياس المؤهل.
3القرار:
أصغر تغير في قوة الشد يمكن أن يعرضه الجهاز (على سبيل المثال، 0.1 كيلونات، 0.01 كيلونات). كلما زادت دقة القراءة، زادت دقة القراءة.
4ضربة المكبس:
الحد الأقصى لطول امتداد المكبس للأسطوانة الهيدروليكية (على سبيل المثال، 50 ملم، 80 ملم، 100 ملم، 150 ملم).يحدد السكتة الدماغية ما إذا كان الأداة يمكن أن تستمر في تطبيق قوة السحب دون تمديد المكبس بالكامل (التي تسبب في أن تصبح عالقة) خلال حركة محرك المرساة كبيرةهذا مهم بشكل خاص عند اختبار كابلات الارتكاز حيث يمكن أن يكون هناك انزلاق كبير.
5ضغط تشغيل النظام الهيدروليكي:
ضغط الزيت الأقصى الذي تنتجه المضخة الهيدروليكية (على سبيل المثال ، 60MPa ، 70MPa ، 80MPa). الضغوط العالية يمكن أن تولد قوة سحب أكبر مع حجم أسطوانة أصغر.
6نوع المضخة:
مضخة هيدروليكية يدوية: تضغط عن طريق تحويل مقبض يدويًا. بسيطة ومحمولة ومنخفضة التكلفة ، وهي مناسبة للاختبارات الميدانية المتقطعة أو حيث لا يمكن الوصول إلى الطاقة. ومع ذلك ،لديها سرعة ضغط بطيئة وهي كثيفة العمالة نسبيا.
مضخة هيدروليكية كهربائية: تضغط باستخدام محرك.مما يجعلها مناسبة بشكل خاص للاختبار على نطاق واسع أو حيث يتطلب استقرار الجهديتطلب مصدر طاقة (البطارية أو الكهرباء الشبكة) ، مما يؤدي إلى حجم عال نسبيا، والوزن، والتكلفة.
7إمدادات الطاقة (المضخة الكهربائية):
AC (220V) أو DC (بطارية قابلة لإعادة الشحن). طاقة البطارية مريحة للاستخدام الميداني دون طاقة.
8وظيفة البيانات:
الشاشة: حجم شاشة LCD، الإضاءة الخلفية، الخ
سعة التخزين: عدد مجموعات بيانات الاختبار التي يمكن تخزينها. واجهة الاتصال: USB، Bluetooth، RS232، الخ.
البرمجيات: دعم وظائف برامج الكمبيوتر الشخصي (إدارة البيانات وتوليد التقارير ومخططات المنحنى، إلخ).
9قياس التنقل (اختياري)
نطاق القياس: على سبيل المثال، 0-50mm، 0-100mm.
دقة/دقة: على سبيل المثال، ±0.1mm، دقة 0.01mm.
10الفتحة المركزية:

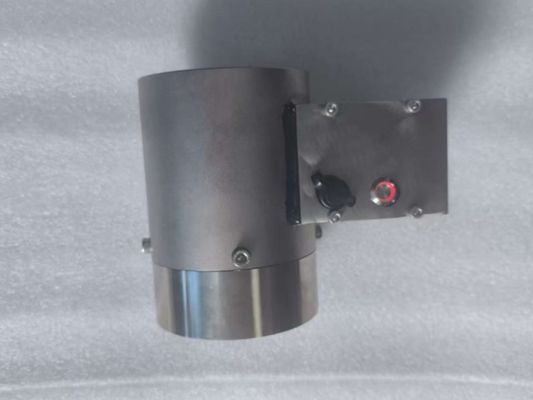

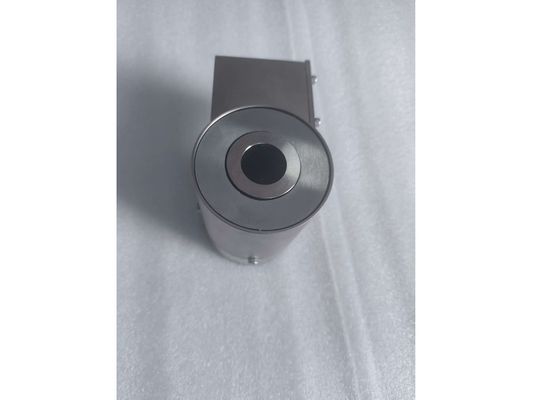

قطر فتحة الوسط للجهاز السحب لتمرير قضيب الارتكاز (على سبيل المثال ، Φ32mm ، Φ40mm ، Φ50mm).يجب أن يكون هذا أكبر من قطر قضيب المرساة المقياس أو أقصى قطر خارجي للمرساة.
11نطاق قطر عصا المرساة المطبق:
نطاق قطرات قضيب الارتكاز الذي تم تصميم الجهاز له (على سبيل المثال ، Φ12mm - Φ32mm). عادة ما يكون هذا مرتبطًا بقضيب الارتكاز الداعم (قضيب السحب ، المكسرة ، الغطاء).
12حماية السلامة:
إعداد ضغط حماية الإفراط في الحمل، نوع صمام الأمان، موثوقية جهاز القفل الميكانيكي، الخ.
13الوزن والأبعاد:
يؤثر وزن وأبعاد الوحدة الرئيسية والأسطوانة ومحطة المضخة وصندوق الملحقات على قابلية نقل المعدات.
14التوافق البيئي:
نطاق درجة الحرارة والرطوبة
15الملحقات:
وتشمل هذه الأحجام مختلفة من قضبان العقدة ، والمحولات ، والرساط (المكسرات ، الأكمام ، المشابك) ، وأجهزة دعم التفاعل (ألواح المحامل ، أقواس القرص) ، وحالات الحمل ، إلخ.التنوع والقدرة على التكيف من الملحقات أمر حاسم.
ملخص
الوظيفة الأساسية لسحب المرساة هي تطبيق وتقييم التوتر المحوري بدقة لتقييم القدرة على سحب المرساة. عند اختيار سحب مرساة،القوة القصوى (المدى) والدقة هي المعلمات الأكثر أهمية، ويجب أن تلبي متطلبات الحمل المتوقع ودقة موضوع الاختبار.القدرة على قياس التحرّك (إذا لزم الأمر)، و
