نظرة عامة على تقنية صندوق التوصيل.
1. استخدام المنتج: وزن ميزان المنصة، وزن آلة التعبئة، وزن الوزن، وزن الوزن، وزن ميزان الحزام، وتجميع ميزان الناقل.
2: مقياس الجهد القابل للتعديل في صندوق التوصيل لضبط قيمة المقاومة 2.4k، والذي يستخدم بشكل أساسي لضبط نقطة الصفر للمستشعر.
عن طريق ضبط مقياس الجهد في صندوق التوصيل، يتم موازنة هيكل الجسم بالكامل لضمان دقة واستقرار عمل النظام.

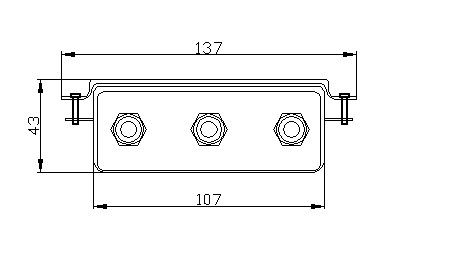

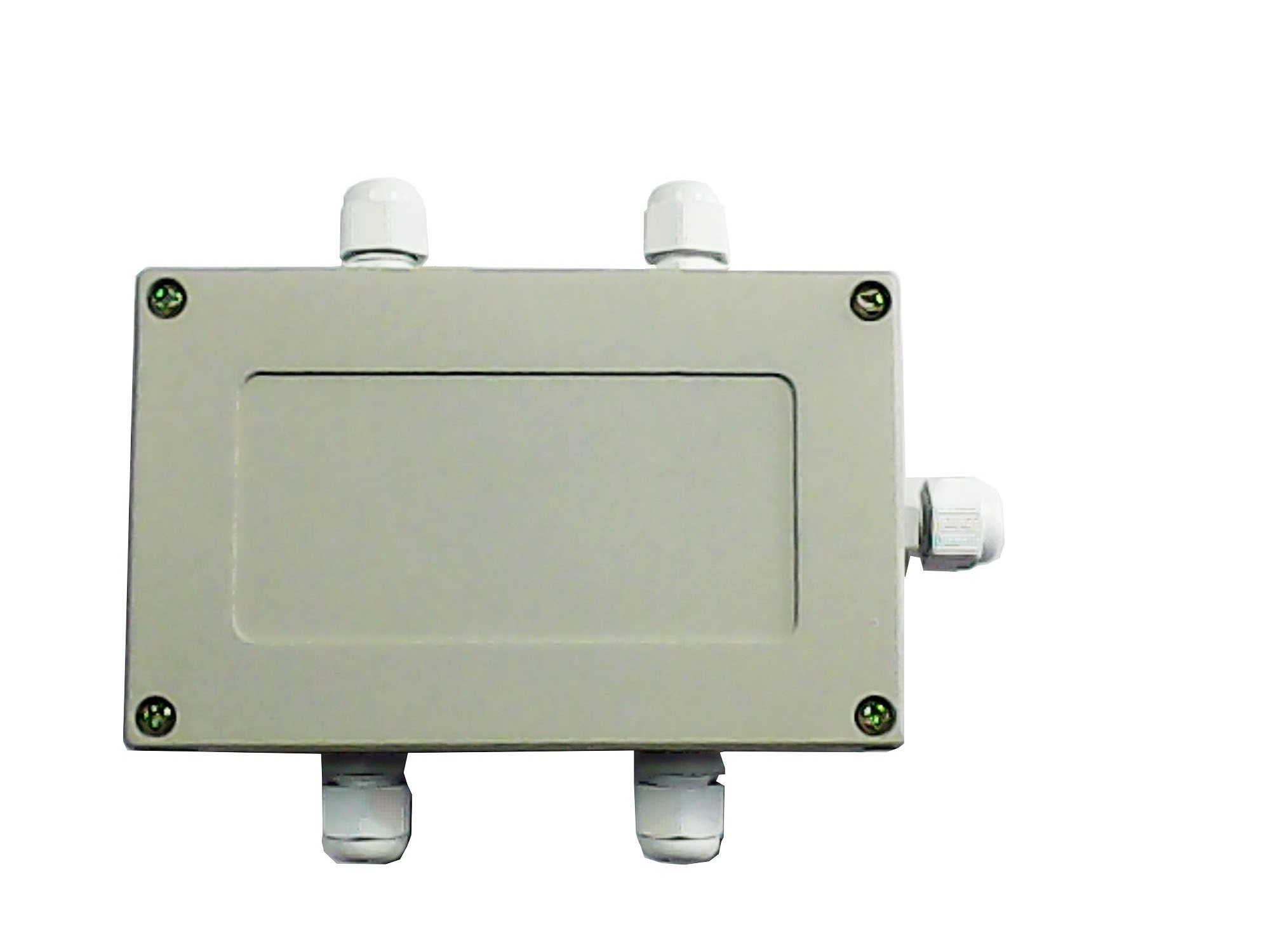

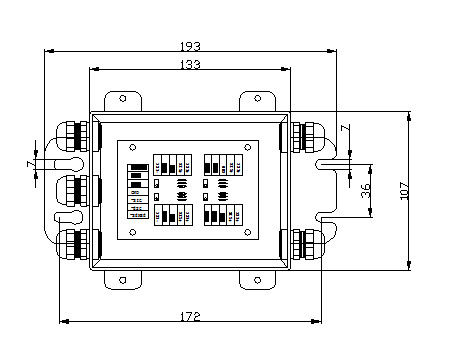

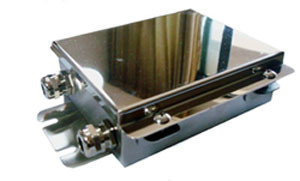

3: يتميز XL-J04 بطرف حماية فريد، وموصل مانع للتسرب ومقاوم للماء، ودرجة حماية IP68.
ملاحظة: 1: قد يختلف الملصق الملون للمستشعر. يرجى الرجوع إلى مخطط الأسلاك الخاص بالجهاز عند التوصيل.
GND حماية المستشعر.
طريقة التوصيل 2
أحمر +EXC مستشعر لإمداد طاقة الجسر.
الأصفر -exc المستشعر يستخدم للطرف السالب لإمداد طاقة الجسر.
الأزرق +S IG المستشعر يخرج الطرف الموجب.
أبيض -S IG إشارة خرج المستشعر الطرف السالب.
أحمر +EXC مستشعر لإمداد طاقة الجسر.
الركلة
أسود -EXC مستشعر للطرف السالب لطاقة الجسر.
الركلة
أخضر +S IG المستشعر يخرج الطرف الموجب.
أبيض -S IG إشارة خرج المستشعر الطرف السالب.
أصفر GND حماية المستشعر.
